研究的目的是讓許多電子設備有一天能常規(guī)地利用納米級電子學。

由碳基分子和聚合物而不是金屬和硅制成的有機電子可用于生產廉價，靈活的超輕型電子設備。目前的一個應用是使用有機發(fā)光二極管（OLED）技術生產用于電視機、顯示器、智能電話和平板電腦的顯示器。

許多有機電子器件都使用一種有機半導體材料的薄膜。它們的結構和電導率是影響性能的重要屬性。

在日本岡崎分子科學研究所，山本浩司教授所在的研究小組對有機電子學有濃厚興趣。該小組已經開發(fā)了半導體有機晶體，來生產莫特場效應晶體管（FET）和電子鐵電有機材料。潛在的應用程序是用于內存和計算設備。

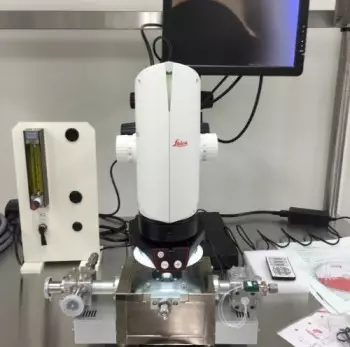

山本教授的小組對有機晶體生長過程付出巨大努力。他們使用帶有附加軟件的DMS數字顯微鏡來拍攝延時顯微照片。顯微鏡設置在擺臂架上，使晶體生長裝置內的觀察更實用。通過更詳細地了解生長過程，可以更好地優(yōu)化研究，從而產生具有更好的半導體性質的晶體。

為了制作薄膜，選擇最佳質量的晶體。它們通過其形狀和存在的任何缺陷被選擇。對于這種水晶檢查過程，山本小組使用了帶集成攝像頭的EZ4立體顯微鏡。此外，顯微鏡被用于在薄膜上放置金導線，以便測量導電性。這種具有獨立照相機的顯微鏡使研究人員能夠在沒有計算機的情況下記錄高質量的顯微照片，更容易分享結果，并培訓新的小組成員。
