隨著半導體科技的進步，電子器件早已融入到人類生活的方方面面，但隨著生活質量和生活方式不斷變化，人們對于電子器件的使用要求以及功能也提出了新的要求，使得更嚴格的品質管控勢在必行。

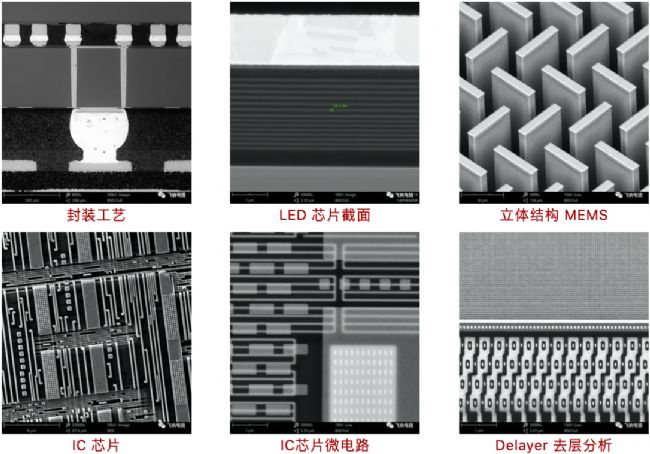

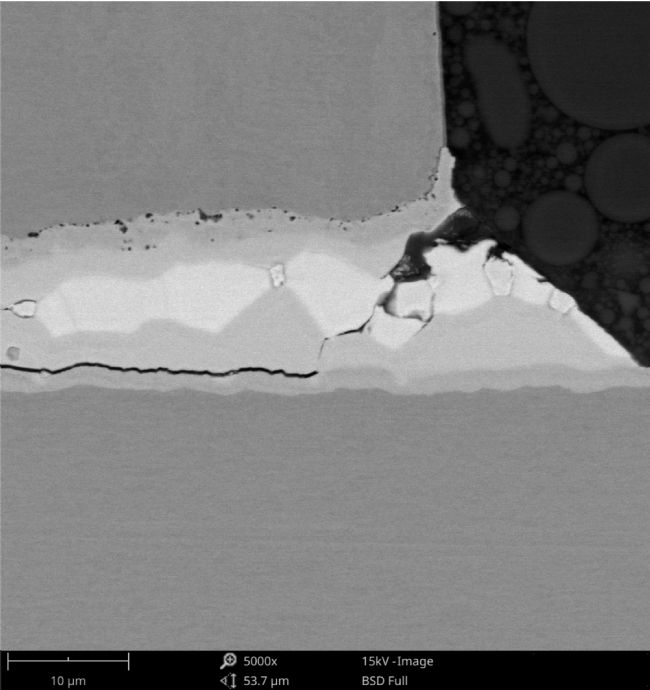

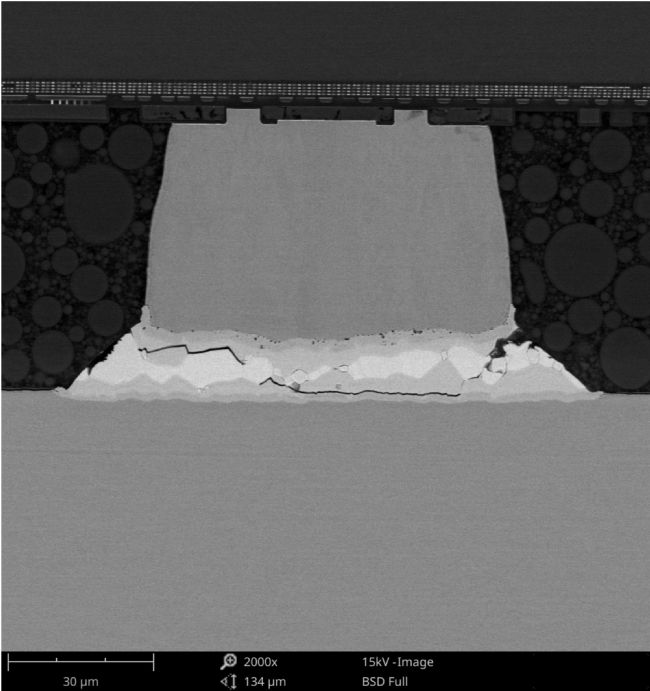

掃描電鏡及 EDS 能譜儀是半導體以及封裝失效分析的重要工具。在封裝缺陷和失效分析中，可以通過 SEM-EDS 對焊接或互聯界面情況進行高分辨表征，提供更高放大倍率的金屬間化合物界面、裂縫和相關缺陷的微區成像以及元素分析。

封裝缺陷

優中心樣品杯——多角度自由傾斜旋轉

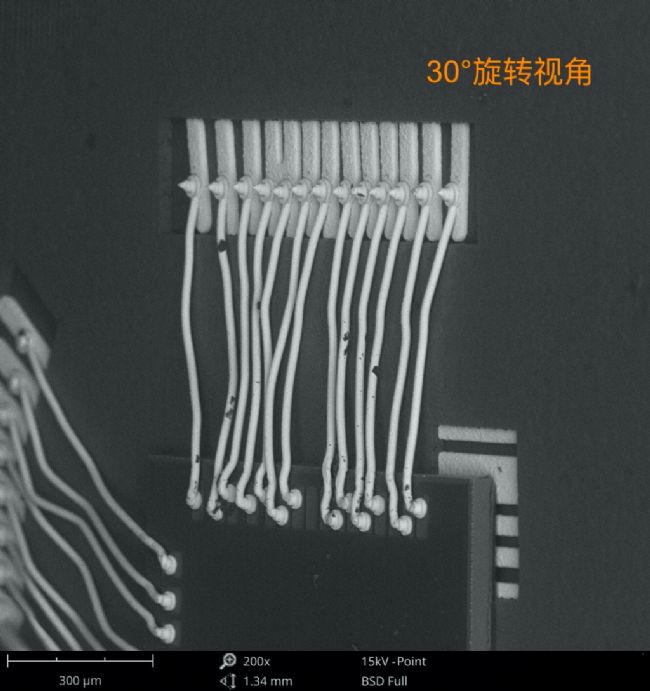

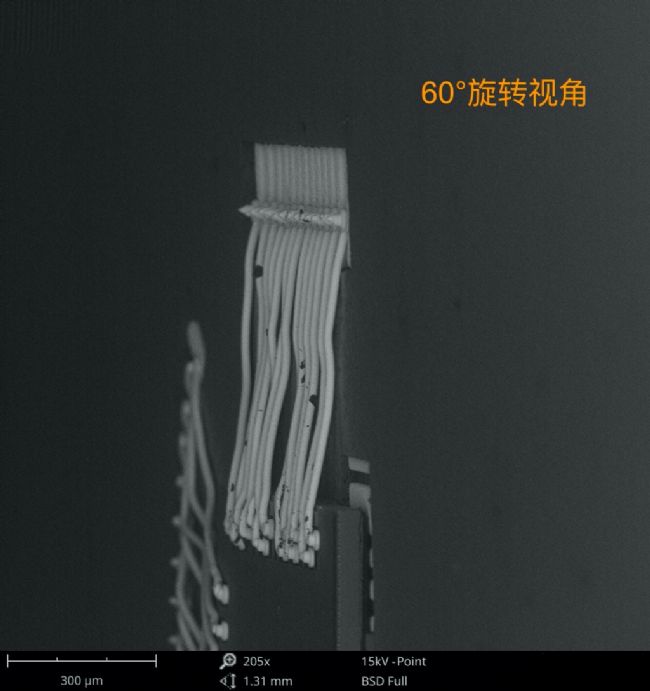

多角度檢查焊接情況

IC 去層分析 (Delayer)

無論對于工藝設計，還是生產控制或者缺陷分析。去層分析是一種重要手段。

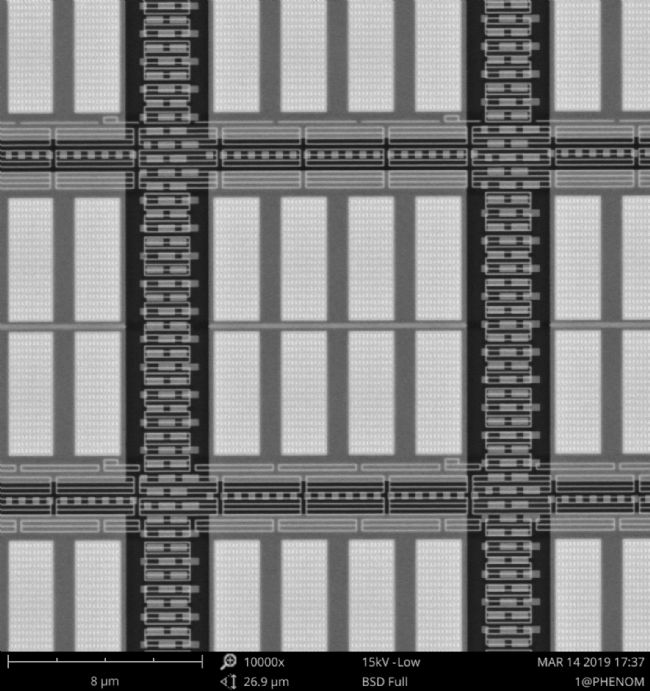

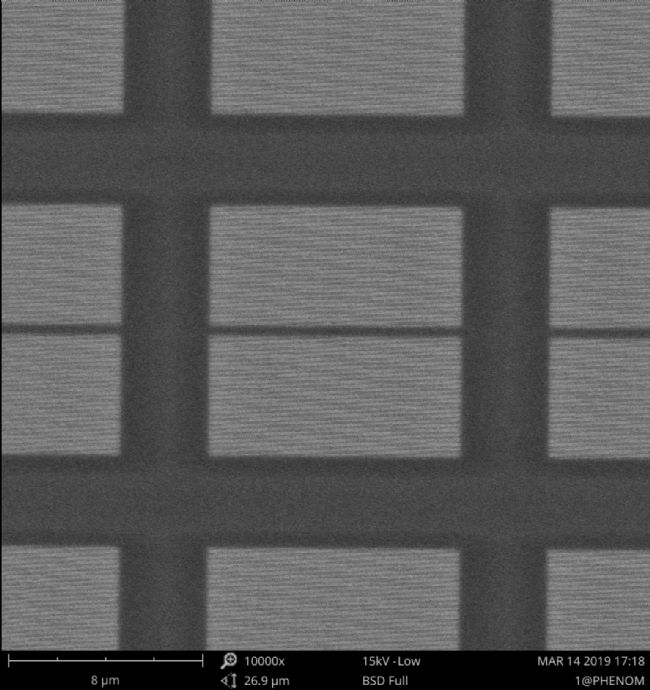

交互使用各種不同處理方式（離子蝕刻 / 化學藥液蝕刻 / 機械研磨），使芯片本身多層結構（Passivation, Metal, IDL）可一層一層去除，也就是芯片去層（Delayer）。通過層次去除（Delayer）可逐層檢視是否有缺陷，并可提供后續實驗，清楚呈現出每一層電路布線結構。
