北京澳作生態儀器有限公司近期升級了CPEC-AZ開路渦度及土壤通量同步觀測系統。

一、升級現有開路渦度系統

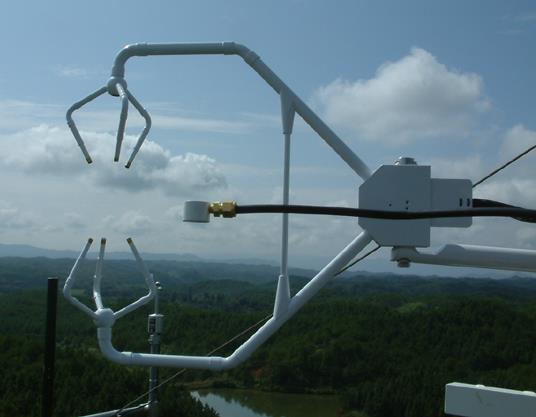

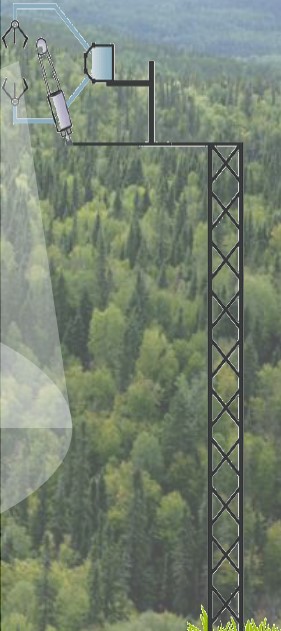

       常規的開路渦度通量系統無法測量N₂O、NH₃等含氮、粘性氣體，現有的開路CH₄傳感器因其精度低，無法用于一些生態觀測樣地。在現有的開路渦度系統旁邊并聯閉路痕量氣體分析儀即可同步測量N₂O、NH₃，COS、O₃、CH₄、CO₂、H₂O等渦度通量。

技術參數如下：

• 測量頻率：10Hz （1-10Hz可選）
• 獨有的活性鈍化裝置減少粘性氣體響應時滯
• 慣性進氣口設計消除樣品顆粒物的二次污染
• 檢測限低至ppt級分辨率
• 恒溫箱：溫度控制精度+/-0.07c，工作溫度-20～40℃
• 采樣速率：0.5-20 slpm（標準升每分鐘）
• 數據輸出：RS232、USB和以太網
• 重量：35 kg/75 kg   供電：250 W, 120/240 V, 50/60 Hz

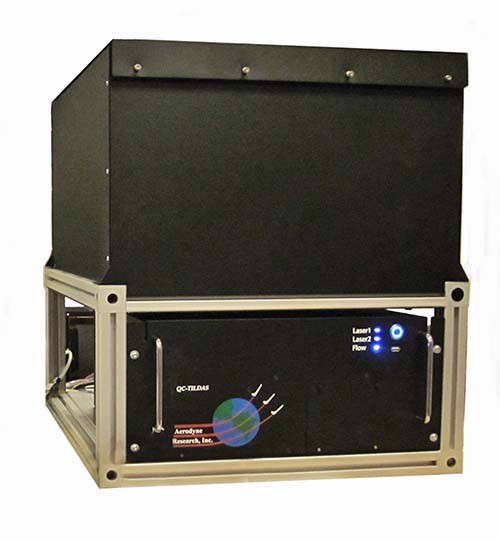

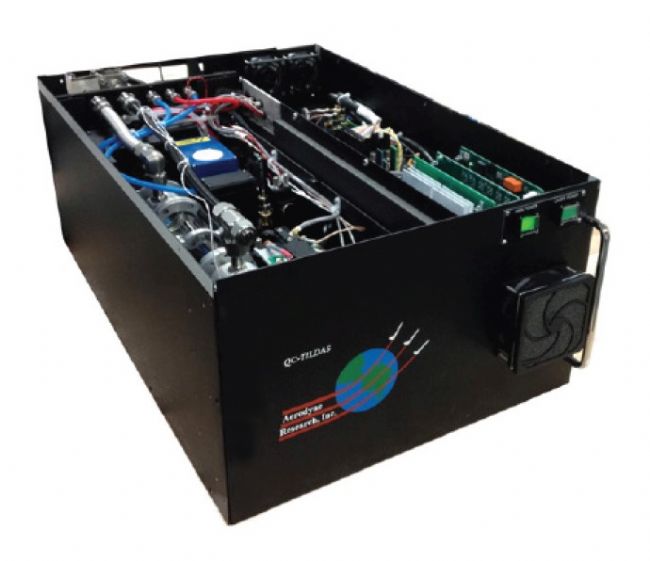

TILDAS分析儀氣體分子測量指標：


參數	N2O	CH4	CO2	NH3	H2O	COS	NO	NO2	HONO
精度 1S	0.03ppb	0.25ppb	100ppb	40ppt	10ppm	0.005ppb	0.15ppb	0.03ppb	0.21ppb
精度 100S	0.01ppb	0.1ppb	25ppb	10ppt	5ppm	0.002ppb	0.15ppb	0.01ppb	75ppt
測量范圍	0-10000 ppb	0-10000 ppb	0-5000 ppm	0-10000 ppb	0-5000 ppm	0-5000 ppm	0-5000 ppm	0-5000 ppm	0-5000 ppm
響應時間	1-10HZ	1-10HZ	1-10HZ	1-10HZ	1-10HZ	1-10HZ	1-10HZ	1-10HZ	1-10Hz


二、同步測量土壤通量

       如上用于升級現有開路渦度通量的分析儀，增加控制部分及土壤多功能自動箱后，還可同步、自動切換測量土壤溫室氣體通量。不僅實現一機兩用，重要的是消除EC和土壤通量測量的系統誤差，提高垂直梯度測量的精度。

     系統組成：開路（CO₂+H₂O）/（CH₄）濃度測量，三維風速測量系統 +ichamber土壤自動箱 +Aerodyne-（N₂O+CO₂+CO+H₂O）/(N₂O+CH₄+H₂O)閉路濃度測量設備。OR開路（CO₂+H₂O）/（CH₄）濃度測量，三維風速測量系統 + Aerodyne-6種氣體同步（N₂O+NH₃+CO₂+ O₃+CO+ H₂O）/（N₂O+CH₄+COS+CO₂+CO+H₂O）閉路濃度測量設備。


土壤自動箱可配1-16個，由Aerodyne主機控制

OR

三、新建渦度通量系統

        Aerodyne閉路痕量氣體分析儀同步測量6種氣體：例如N₂O、NH₃、CO₂、O₃、CO、H₂O / N₂O、CH₄ COS、CO₂、CO、H₂O（有幾百種氣體組合可選），和iChamber 多功能自動箱、采樣控制、同步控制器等并聯使用，同步、自動切換測量土壤溫室氣體通量。因采用一套主機系統，減少了系統誤差，可提高測點垂直梯度的通量測量精度。

      系統組成：三維風速測量系統 +ichamber土壤自動箱 +Aerodyne-（N₂O+CO₂+CO+H₂O)/ (N₂O+CH₄+H₂O)閉路濃度測量設備。OR三維風速測量系統 +ichamber土壤自動箱 +Aerodyne-6種氣體同步（N₂O+NH₃+CO₂+O₃+CO+H₂O）/（N₂O+CH₄+COS+CO₂+CO+H₂O）閉路濃度測量設備。


土壤自動箱可配1-16個，由Aerodyne主機控制

OR

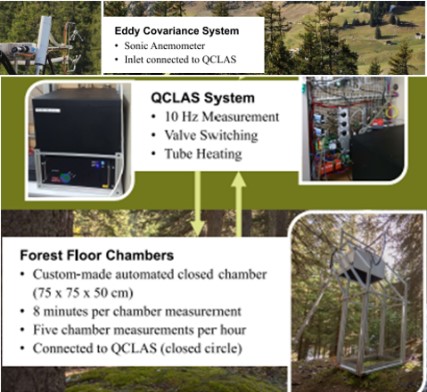

ETH Zurich（Switzerland）的環境系統科學部在ICOS項目中應用此技術于森林生態系統，實現了全溫室氣體收支監測。

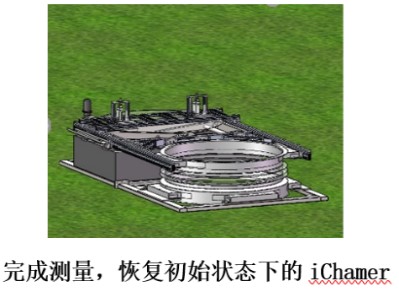

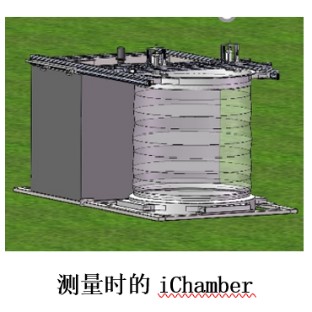

土壤自動箱大多以國外廠家的產品為標桿，但大尺寸的自動箱支架對測點的降雨、風速等小氣候有影響；小尺寸的自動箱測量面積小，高度低，只能用于裸地、草地。澳作自主研發的iChamber多功能自動箱升降可控、對測點小氣候無影響。還可于群落光合研究。

iChamber多功能自動箱技術指標：

•   尺寸：面積1m²，高度1.5米；面積0.3m²，高度0.8米；面積0.08m²，高度0.5米
•   供電：蓄電池+220V交流電；控制方式：RS-485遠程控制
•   升降高度：隨植物長高自動調節；升降速度：50mm/s
•   呼吸罩類型：透光/不透光可選；密封性能：負壓5kpa，1分鐘泄露降低小于2kpa
•   罩內外壓力差：柱狀緩沖罐自動平衡
•   抗風能力：12級；運動部件的防護等級：IP65；
•  工作溫度：-20～55℃
