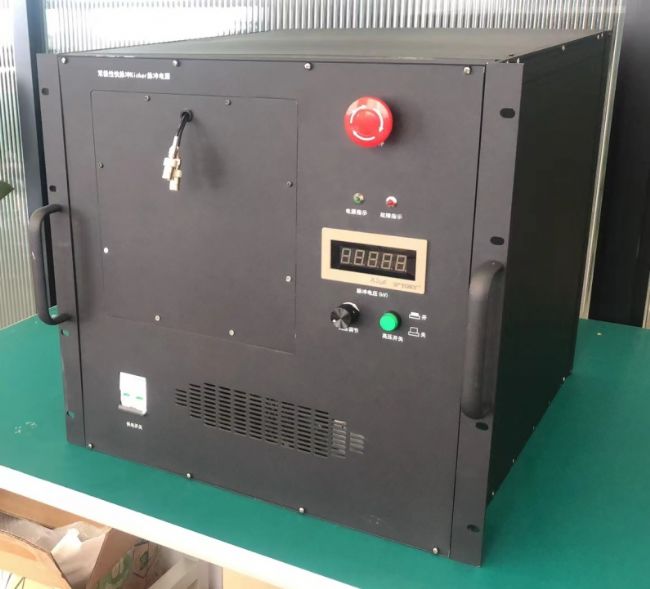

近日推出的高頻納秒電穿孔脈沖系統，是新一代實驗室用納秒電穿孔腫瘤消融系統。利用線性變壓器原理，能夠產生和釋放納秒級高壓方波脈沖，而不會引起動物肌肉顫振，是當前進行動物腫瘤消融實驗的理想選擇。可與各種專業電極及配件結合使用，已與上海大學和復旦大學附屬華山醫院合作成功應用于豬、狗等動物腫瘤模型的活體消融實驗。此外，它還可用于基因、藥物和蛋白質導入活體體內/體外、核移植、胚胎操作、植物原生質體以及細菌和酵母等場景。

電穿孔脈沖系統具有極寬的電壓和脈沖持續時間調整范圍，脈沖參數設置自由度極高，可滿足動物腫瘤消融、電化療、基因電轉染和食品工程等應用場景的參數設定要求。同時，它還配備了專門的軟件，可進行術前脈沖參數設置和治療方案優化、術中脈沖參數監控、故障排除和日志記錄。該型號產品的相關技術指標已處于國內外同類產品的領先水平。

支持定制，可替代BTX等進口品牌，主機質保3年，上海大學專業售后服務團隊，可為研究者提供技術支持、實驗方案（protocol）共享服務，給研究過程提供支持和便利。
定制客戶：
上海大學 張兵
華中科技大學 趙俊
廈門大學 溫曉斐


型號	技術性能指標	配置
ZQP-86E	1.脈沖極性：正負脈沖交替 2.脈沖電壓：0～±5kV 3.脈沖電流：≤300A 4.脈沖寬度：100ns～5000ns，可調 5.正負脈沖間隔：500ns～100us，可調 6.脈沖串頻率：≤10Hz 7.脈沖串內脈沖個數：≤200個 8.脈沖串內脈沖頻率：≤1MHz 9.脈沖頂降：≤5% 10.脈沖邊沿：≤50ns	1.高頻電穿孔脈沖發生器1臺 2.細胞用電極針一套 3.動物組織用電極針一套

、
新型納秒脈沖系統,可廣泛用于生物醫學和生物技術領域
電穿孔是一種由脈沖電場觸發的細胞通透性現象，廣泛應用于生物醫學和生物技術領域�？茖W上對電滲透的高壓和/或高頻脈沖發生器的需求越來越大。在這篇文章中，研究人員描述了用于電穿孔的納秒脈沖電場(nsPEF)發電機的基本拓撲，以及在過去二十年中引入的各種內部建造的設備的參數化能力。研究人員對60多種nsPEF發生器進行了分類，列出并比較了脈沖形成特征(脈沖形狀、電壓、持續時間和重復頻率)，最后討論了電穿孔技術的發展趨勢。

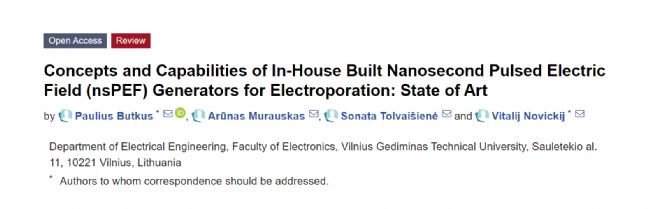

相關論文以題為“Concepts and Capabilities of In-House Built Nanosecond Pulsed Electric Field (nsPEF) Generators for Electroporation: State of Art”發表在《Applied Sciences》上。

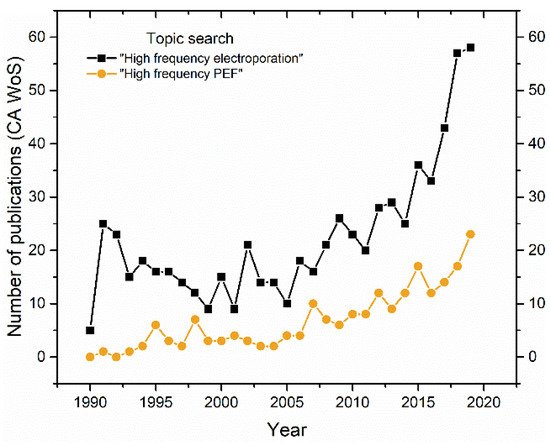

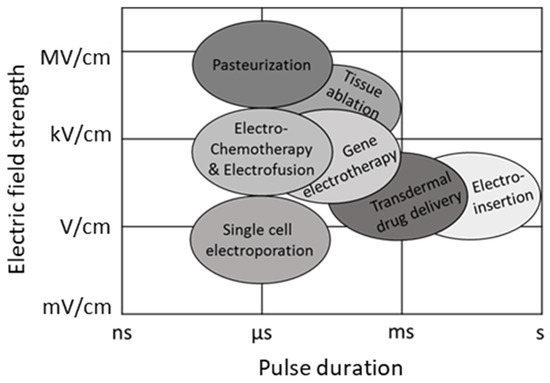

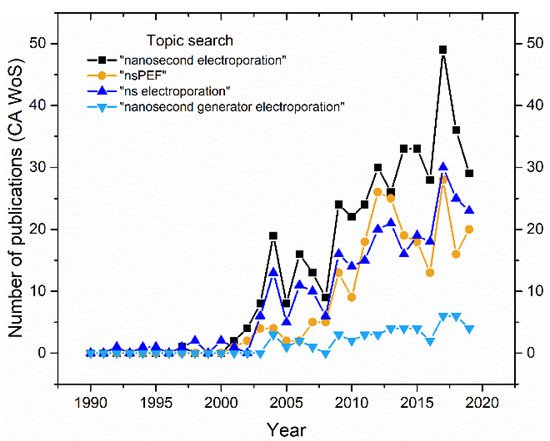

可以看出，大多數應用程序處于微毫秒范圍內。事實上，較長但振幅較低的脈沖在幾十年來一直是這一領域的主導，然而，最近幾年聚焦較短(納秒)脈沖的作品數量顯著增加。其原因在于傳統的微秒范圍方法的局限性，如生物阻抗依賴的場分布、焦耳加熱、肌肉收縮、電擊穿和氧化應激。納秒脈沖不能完全解決所有的問題，然而，在許多情況下，負面因素是減少的。然而，為了使發電機在納秒范圍內形成數十千伏和數百安培的脈沖，需要先進的脈沖電力電子技術。因此，這種發電機的價格和工程復雜性很高，然而，納秒脈沖電場的應用趨勢使其可行(圖2)。 圖3.根據Clarivate Analytics Web of Science(2020年5月25日)，關于高頻電穿孔主題的出版物數量趨勢。


為了治療的最佳效果，許多電穿孔參數必須調整，即脈沖振幅和持續時間、重復頻率、波形和脈沖數。因此，在研究PEF的新現象和生物學效應時，電porators的通用性是很重要的。

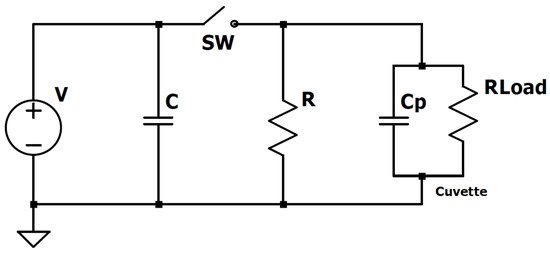

脈沖形成使用電容放電電路


該脈沖發生器由可變高壓電源V、放電電容器C、開關SW和可選電阻r組成。直接電容放電拓撲設計簡單且價格低廉。但是，為了保證矩形波的傳輸和限制脈沖幅值的下降，需要一個高容量(從lv到mF范圍)的電容器組，開關必須承受全電壓幅值。它限制了在高電壓的情況下可用開關的選擇。在這種情況下，幾個串聯開關必須使用，這導致增加了復雜的發電機由于挑戰在開關同步。

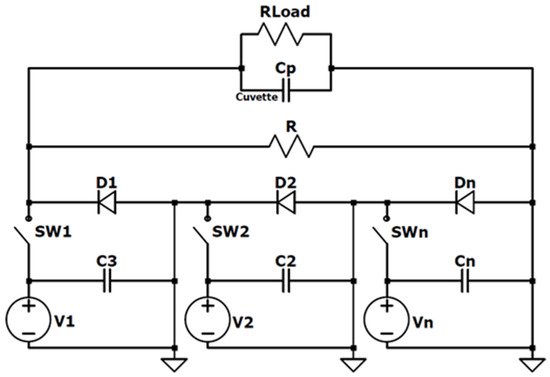

為了克服直接電容放電概念的局限性，可以使用更復雜的模塊化電路拓撲。它提供了幾個開關之間的電壓分布，并為輸出脈沖形狀和振幅提供了額外的靈活性。圖5給出了一個簡單的模塊化結構示例。


結論

人們對用于電穿孔的更短、更高強度的脈沖電場越來越感興趣，這導致了對nsPEF電穿孔器的需求不斷增長。針對nsPEF電子轉換器的脈沖形成電路的設計方法多種多樣。傳統的傳輸線電路拓撲被采用，然而隨著SiC mosfet的發展，產生了一波先進的脈沖參數可調的直接電容放電nsPEF電晶體。
