KP-UV3000紫外透射分析儀操作手冊
紫外投射分析儀專門應用于觀察及拍攝熒光顯影膠片、瓊脂糖膠、考馬斯亮藍染膠、銀染膠、雜交膜。

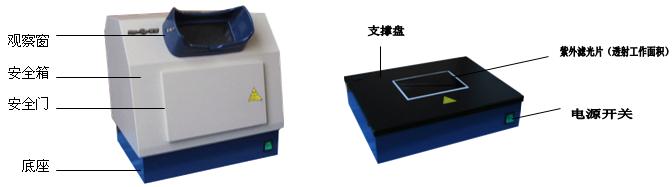

圖1 儀器整機結構圖
一、技術參數
|
型號 |
KP-UV3000 |
|
透射波長 |
312nm |
|
紫外投射工作面積 |
312nm 100×150(mm) |
|
電源電壓 |
220±11V |
|
電源頻率 |
50±1Hz |
|
整機輸入功率 |
80W |
|
尺寸（L×W×H） |
373×280×385（mm） |
二、安裝
1．安裝
（1）本機包裝上半部為安全箱，下半部為底座，附送的紫外燈管及燈座固定于中間的隔層上。用戶需分別取出底座和安全箱，按圖1所示將安全箱放置在底座上，安全箱和底座應配合良好，不會松動。
|
提示：首次使用本機前請檢查底座的燈座是否由于運輸過程中激烈震動松動或脫落，如發現異常，請按2，4安裝燈管/燈座。 |
（2）備用紫外燈管及燈座應從包裝取出后，獨立放置于干燥通風處以便備用。（3） 將本機放置在水平度較好的牢固實驗臺上，不能放在陽光能照射到的地方，儀器的后面與墻壁的距離應大于200mm，四周應保持良好的通風條件。
2．底座燈管更換
抬走安全箱，用螺絲刀退出底座4個緊固螺釘，移開支撐盤，卸下原燈管。取出饈好的燈管，撕去珍珠棉包裝，安裝燈管。
|
注意：抬走安全箱前應關掉電源開關，更換燈管前應拔下電源線。 |

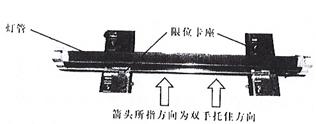

3．燈座安裝/更換
抬走安全箱，用螺絲刀退出底座4個緊固螺釘，移開支撐盤，首先按1.（2）方法卸下燈管，然后拔下燈管插頭，雙手托住燈座底端，稍用力順時針或逆時針轉動20度左右，使燈座脫離兩個限位卡座即可。安裝燈座時需先插上燈管插頭，將燈座旋轉于限位卡座上，并稍用力下壓即可。
三、維護
1、注意事項
① 放置膠片前應關掉紫外燈開關，防止紫外線泄漏灼傷人體。
② 第一次使用前要把紫外濾光片上的保護膜撕去。
③ 觀察后應及時關閉電源開關，以延長紫外燈的壽命。
④ 嚴禁用金屬物和其它硬物直接接觸紫外濾光片，以免刮花紫外濾光片。
⑤ 防止電泳液污染紫外濾光片。
⑥ 如有條件，請定期用無水乙醇清潔紫外濾光片，以防紫外濾光片發霉。
2、常見故障排除
|
故障現象 |
原因分析 |
解決方法 |
|
開機后所有燈管不亮 |
①電源線未插好 |
插好電源線 |
|
②電源線插座無電供應 |
確保電源工作正常 | |
|
③電源開關未打開 |
打開電源開關 | |
|
④保險絲燒毀 |
請自行更換或咨詢供應商技術人員 | |
|
開機后部分燈管閃爍或不亮 |
①燈管接觸不良 |
取下燈管重新安裝 |
|
②燈管燒壞 |
更換燈管 | |
|
③燈座接觸不良 |
卸下燈座重新安裝 | |
|
④燈座損壞 |
更換燈座 |
三、裝箱單
|
序號 |
名稱 |
數量 |
|
1 |
安全箱 |
1 |
|
2 |
底座 |
1 |
|
3 |
電源線 |
1 |
|
4 |
紫外燈管 |
1 |
|
5 |
熔斷絲 |
1 |
|
6 |
說明書 |
1 |
|
7 |
合格證 |
1 |
|
8 |
保修卡 |
1 |
