紅外熱像儀的MRTD檢測

MRTD 是評價熱成像系統綜合性能的重要參數。

    紅外成像技術已在軍事和民用領域得到了較為廣泛的應用，更靈敏、精密的紅外成像系統對系統性能測試提出了更高的要求，測試技術必須適應紅外技術的發展，因此紅外成像系統的性能評價與測試變得越來越重要。目前世界上一些國家提出了幾種用來評價紅外光電系統性能的模型，并建立了一套與之相適應的紅外成像系統評估和測試的實驗室測量系統。在紅外熱成像系統的多項性能參數中，由于MRTD 既反映了系統的熱靈敏度特性，又反映了系統的空間分辨力，它既能被熱像儀的生產廠家測試也能夠被熱像儀的用戶測試，因此成為綜合評價紅外成像系統性能的最主要參數。作為一個主觀參數，MRTD 盡管看起來簡單，但事實上MRTD測試是非常困難的，因?yàn)樵跍y(cè)量過程中有很多容易犯的錯誤，這些錯誤會嚴重降低測試結果重復性和準確性。Optikos的I-SITE系統能夠?qū)崿F(xiàn)客觀的MRTD測試，并且具有NIST可溯源校準，廣州固潤作為Optikos國內代理，能夠?yàn)榭蛻籼峁┒ㄖ频脑O(shè)備需求。

    在不同實驗室的有經驗人員之間，MRTD 觀察效果不一致，在f0＝1/2DAS處，差別達±30%，在高頻漸近線處，可達±50%”。因此作為一種生產檢驗和產品驗收的判斷準則不夠理想，分析和研究引起MRTD 測試結果重復性和精度較差的原因，找出相應的解決措施是一個迫切需要解決的問題。

    MRTD 的主觀測量方法是一個非常耗時的過程。使用客觀測量方可以縮短測試時間，但是，由于在客觀測試之前需要對同一類型的熱像儀進行大量的MRTD 主觀測量，從而確定系統參數。這一要求使得MRTD 客觀測量?jī)H僅在大量同一型號的熱像儀需要測試時有優勢，客觀測量法適合于熱像儀生產廠家使用。MRTD 客觀測量法主要有：MTF 法、光度法和圖像識別法。

    MRTD 的主觀測量通常采用多名觀察員（3 名以上）進行獨立測量，取多次測量結果的平均值，理論上可以消除不同測試人員視力及判據不同帶來的差異，實驗結果表明，多個不同測試團隊對同一熱像儀的MRTD 測量結果的偏差高達50%是很常見的。導致這一結果的原因主要有兩個：①測試組人員的水平差異；②測試時使用的測試設備、判斷準則、觀察環境條件及測試流程的差異。

    目前紅外熱像儀的測試設備結構有如下兩種：

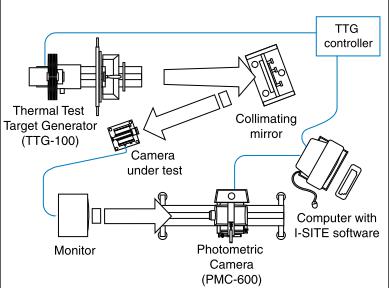

圖1、可變目標測試系統

圖2、可變距離測試系統

Optikos的I-SITE系統結構如下：

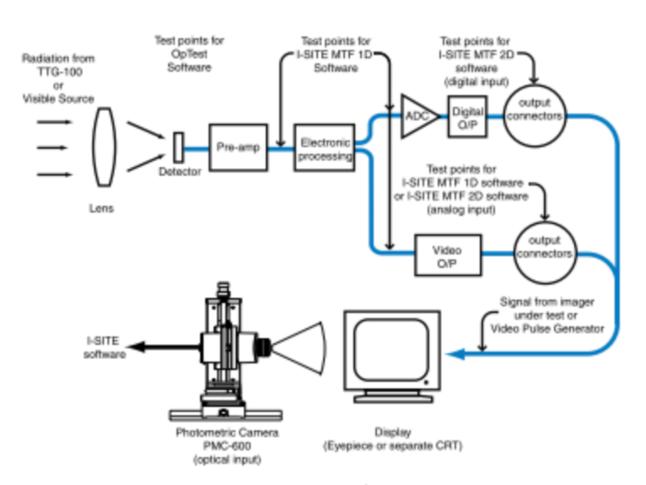

下面是I-SITE配置PMC-600的系統框架

PMC-600是根據人眼響應去進行校準的攝像頭，具有NIST可溯源校準。它可以模擬人眼進行MRTD的檢測。其他主觀測試，包括MRC, MDTD, 與 MDC都可以快速，無差異地檢測出來。

使用適當?shù)哪繕?biāo)光源與標靶，I-SITE系統也可以測試到微光增像管以及夜視系統中。
