為了評估不同體積生物反應器的過程可行性和結果可靠性，本研究使用實驗室內成熟的大腸桿菌培養工藝，在相同菌株、菌齡、接種量、培養基、溫度、pH，比擬放大的補料控制條件下，測試了500mL、1.5L、3L和15L四種不同體積一次性生物反應器。結果顯示，培養過程中DO趨勢相近，不同體積罐體在補料前后的OD₆₀₀均表現出良好的一致性。

圖1 不同體積生物反應器系統

(左：CloudReady™ 500mL云平臺平行生物反應器系統；中：Intelli-Ferm mini控制器+3L&15L Endura SUB®一次性反應器硬質罐體;右：CloudReady™ 1.5L云平臺平行生物反應器系統)

實驗方法

本實驗采用的控制器為CloudReady™和Intelli-Ferm mini ，使用1.5L玻璃罐以及500mL、1.5L、3L和15L的Endura SUB®一次性生物反應器硬質罐體，明細如表1所示，實際情況見圖1。

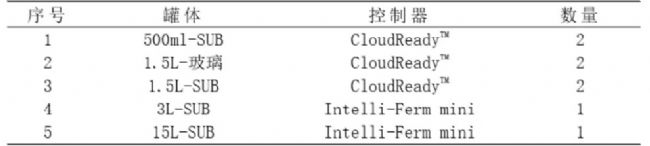

表1 不同反應器及控制系統

本實驗8臺反應器使用相同濃度的培養基和菌株；溫度控制37℃，pH用氨水控制在7.0，發酵過程中溶氧控制在30%。不同尺寸的補料速度按實際工作體積比擬縮放。

結果與分析

補料時間可以反應菌株消耗初始培養基內碳源的快慢。由于培養初期未進行補料，蠕動泵精度不會對菌株的生長產生影響。8臺反應器均在7.5±0.1h開始補料（表2），說明各尺寸罐體在發酵前期都能夠滿足菌體生長條件。因此，不同罐體在補料前均保持較好的一致性。

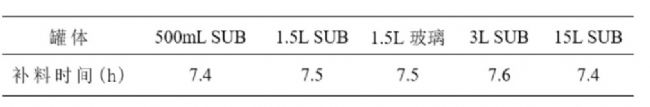

表2 不同罐體補料時間

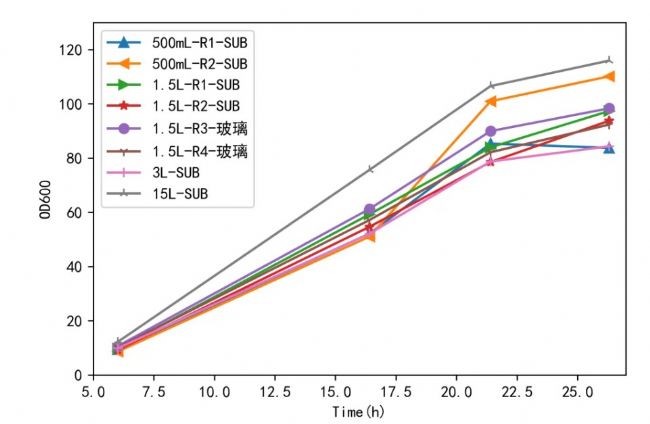

圖2 不同罐體OD₆₀₀生長曲線

開始補料后，由于菌體生長和代謝的需要，需氧量不斷增加，部分罐體根據實際情況通純氧，使得DO維持在30%左右。最終下罐OD₆₀₀（圖2）在80-120之間，與歷史數據相似。將不同尺寸罐體發酵全程的OD₆₀₀生長數據進行Pearson相關性和顯著性分析（表3，圖3），不同罐體之間的相關系數大于0.95，P<0.05，說明它們之間生長情況顯著相關，表現出良好的生長一致性。

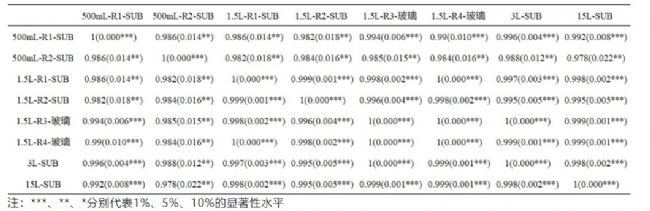

表3 相關系數及顯著性P值

注：***、**、*分別代表1%、5%、10%的顯著性水平

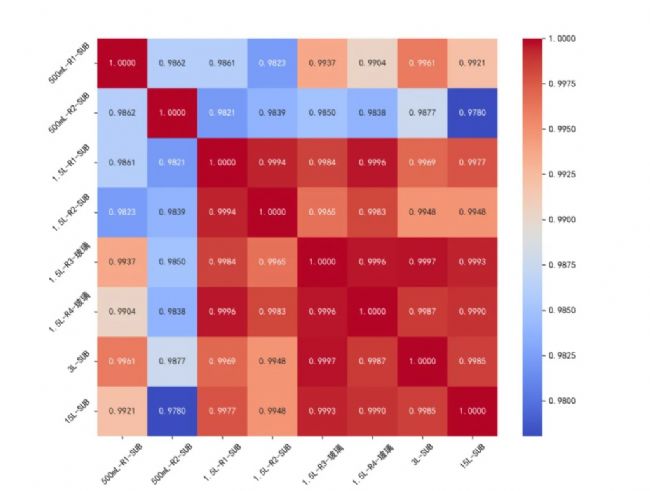

圖3 不同罐體OD₆₀₀相關系數熱力圖譜

從DO曲線（圖4）上來看，不同罐體大致呈現相似趨勢，補料初期生長旺盛，碳源消耗迅速，DO曲線振蕩較為頻繁，且振幅較大。隨著發酵進行至中后期，補料速度增大，菌體生長減緩，DO曲線振幅減小。但1.5L、3L和15L相比500mL整體較為平穩，這可能與500mL反應體系有關。反應體系越小，對抗環境變化能力越弱。

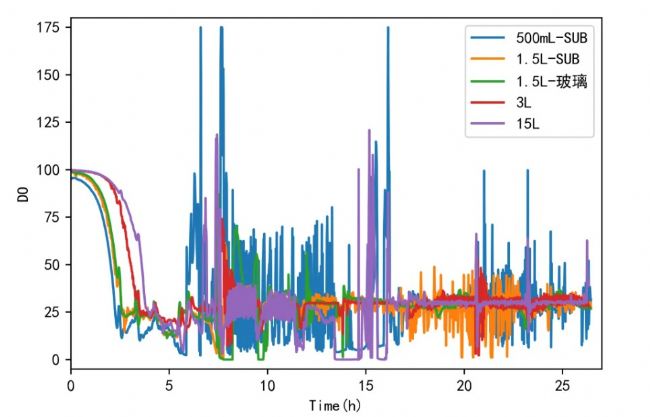

圖4 不同罐體DO曲線

結論

不同反應器由于其結構和尺寸不同，其傳質傳熱存在一定的差異。本次實驗結果顯示，培養過程中DO曲線趨勢相近，不同體積罐體在補料前后的OD₆₀₀均表現出良好的一致性。

迪必爾自研的CloudReady™和Intelli-Ferm mini控制器，搭配D2MS軟件系統，可靈活適配500mL-15L不同體積的罐體（一次性/玻璃），為生物工藝快速迭代和放大提供了有力的軟硬件基礎。

唐平安、柴金言、管志欣供稿
