​隨著我國人民的生活水平逐漸提高，動脈粥樣硬化在中老年疾病中變得越來越常見。其對應于體內的具體表現，是在動脈壁上堆積脂質和壞死組織，形成斑塊。目前，有多種成像技術應用在動脈粥樣硬化斑塊的發現上，如正電子發射斷層掃描（Positron Emission Tomography，PET）、核磁共振成像（Magnetic Resonance Imaging，MRI）等。但此類單純的解剖學成像只能判斷有無斑塊，卻無法評估每一處的風險——動脈粥樣硬化始發于兒童時期且持續進展，因而大部分成年人或多或少有些損傷，卻并不是每一處都會造成諸如中風等嚴重后果。因此我們?nèi)孕栝_發新的診斷方法，用于評估每一處斑塊存在的風險。其中一個方法，就是檢測斑塊附近的單核細胞（Monocyte）。

循環單核細胞（Circulating Monocyte）主要分為Ly-6C^hi與Ly-6C^lo兩類。研究發現只有Ly-6C^hi及其分化的泡沫巨噬細胞與動脈粥樣硬化炎癥反應相關，并將導致動脈粥樣硬化斑塊。因此我們尋找的方法，需能夠檢測Ly-6C^hi和巨噬細胞的分布情況。

在此之前，已經有諸多對巨噬細胞成像的方法。但這些方法對Ly-6C^hi單核細胞及其分化的泡沫巨噬細胞均沒有很好的選擇性。甚至?xí)�因�(yàn)閷ζ渌�種類細胞的成像而降低診斷準確性。因此在該文章中，作者開發了一種新的單壁碳納米管（Single-walled Carbon Nanotubes，SWNTs）。實驗首先對小鼠進行為期4周的高脂肪飲食，以提供造模前提；而后多次注射鏈脲霉素——一種糖尿病造模試劑，可使鼠類的血糖升高；之后，于實驗第6周對小鼠頸動脈進行結扎，以形成動脈粥樣硬化斑塊；在第8周注射單壁碳納米管，并于注射后第6、24、48、72小時對處死小鼠的頸動脈進行光聲成像與流式細胞分析。

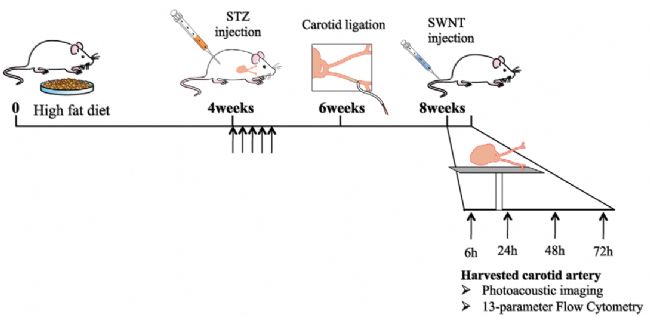

圖1 實驗步驟


在流式細胞分析的結果（圖2、3）中，可以很清楚地看出很大比例的單壁碳納米管可高選擇性地被Ly-6C^hi單核細胞及泡沫巨噬細胞攝取。

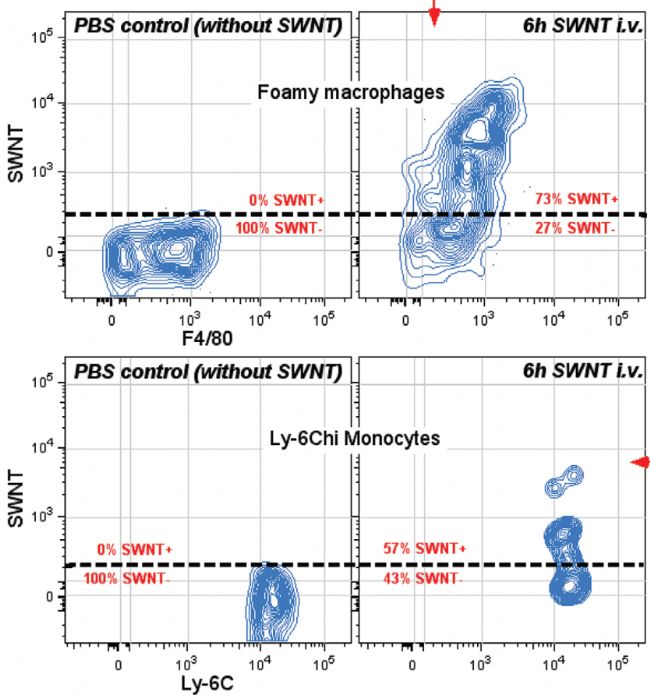

圖2 流式細胞分析結果1：泡沫巨噬細胞（上二圖）和Ly-6C^hi單核細胞（下二圖）分別攝取了73%和57%的單壁碳納米管

圖3 流式細胞分析結果2：其他免疫細胞攝取了單壁碳納米管的比例均非常低

光聲成像結果也同樣表明，在注射單壁碳納米管6h后，存在動脈粥樣硬化斑塊的動脈信號強度遠高于正常動脈（圖4、5）。之后的差距逐漸減小，主要是單壁碳納米管被代謝所致。

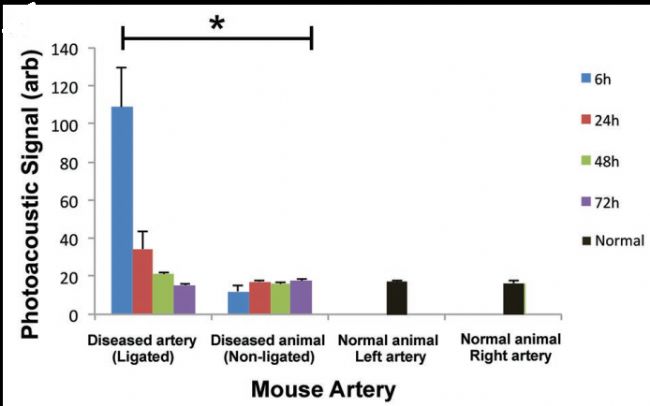

圖4 光聲信號結果對比

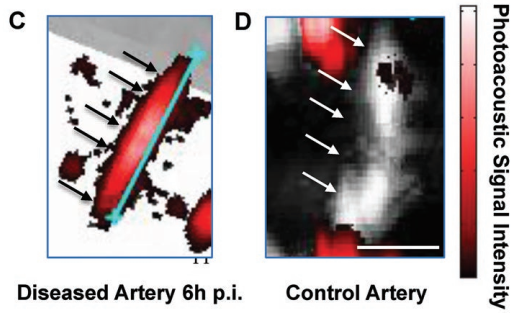

圖5 實驗組（C）與對照組（D）的成像對比（圖C有紅白色信號，為強烈的光聲信號；圖D僅有黑白信號，為超聲信號，無光聲信號）


文章的這一發現，無疑可以為之后的動脈粥樣硬化斑塊檢測提供思路。正如作者在文章中所言：“對那些促進斑塊不穩定和致病的細胞進行成像，可以辨識炎癥、高風險血管區域；預測和評估板塊脫落風險；指導治療方向。”

參考文獻：

[1] Gifani M, Eddins D J, Kosuge H, et al. Ultraselective Carbon Nanotubes for Photoacoustic Imaging of Inflamed Atherosclerotic Plaques[J]. Advanced Functional Materials, 2021, 2101005

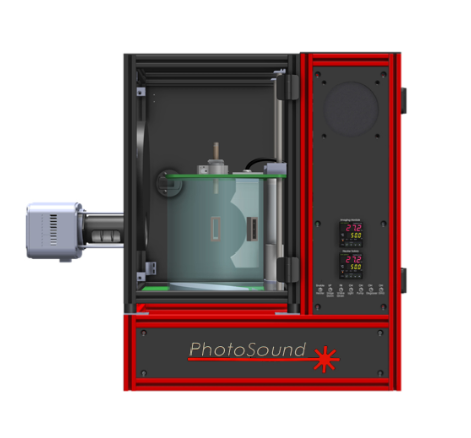

美國PhotoSound 小動物3D光聲/熒光成像系統 (PAFT)

美國PhotoSound小動物全身3D光聲/熒光成像系統(PAFT)為小動物活體成像和表征提供了完整的解決方案。該系統集成了三種互補的三維成像模式：光聲成像(PAT)、熒光成像(FMT)、生物發光成像(BLT)，可同時實現小動物的3D光聲、3D熒光和3D生物發光成像,該系統可為生物組織提供高分辨率、高對比的解剖學成像效果。

可實現近紅外一區和近紅外二區（670-2600 nm）小鼠全身3D光聲/熒光成像系統，采用OPO可調式激光器，提供670-2600 nm連續脈沖激光、完全3D光聲成像(具有100 um等向分辨率的完全三維成像，非切片疊加成像)、高通量 (256個電子通道)、靈敏度高(60 nM ICG )、桌面式設計，方便使用、成像速度快 (完成一次3D掃描需30秒)。
