陰極發光設備（SEM-CL）在光電與薄膜電池材料的針孔檢測方面的應用
對于光伏(PV)和薄膜電池(TFB)來說，要在成本上與化石燃料和傳統電池競爭，高制造成品率至關重要。CdTe/CdS和CdS/CIGS光伏器件的CdS層以及tbs的LiPON層的針孔導致良率損失和性能降低。掃描電鏡（SEM）平面視圖分析沒有深度分辨率來確定孔是否完全穿透一層。
Attolight CL是一種納米分辨率光譜儀器，基于一種被稱為定量陰極發光的突破性技術，它將光學顯微鏡和掃描電子顯微鏡（SEM）集成到一個系統中。Allalin允許“不折不扣”的大視場快速掃描同時獲得掃描電鏡成像與高光譜或全光譜CL圖像。該系統的構建是為了在不犧牲掃描電鏡（SEM）性能的前提下獲得的陰極發光性能：光學顯微鏡和掃描電鏡的物鏡被周密的整合在一起，使它們的焦平面相互匹配；光學顯微鏡以亞微米精度加工，與傳統的CL技術相比，具有高數值孔徑（N.A.0.71）的消色差、高數值孔徑（N.A.0.71）檢測，在大視場（高達300 µm）下具有優越的光子收集效率。因此，定量陰極發光，其中與儀器系統相關的組件所引入的誤差可以從本質上被排除掉，這使陰極發光變的可信。

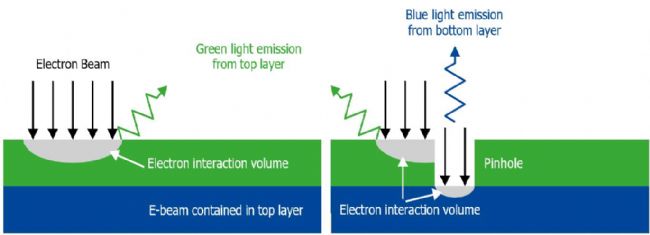

CL通過檢測來自底層的光來檢測針孔，如下圖所示:
Attolight CL是一種納米分辨率光譜儀器，基于一種被稱為定量陰極發光的突破性技術，它將光學顯微鏡和掃描電子顯微鏡（SEM）集成到一個系統中。Allalin允許“不折不扣”的大視場快速掃描同時獲得掃描電鏡成像與高光譜或全光譜CL圖像。該系統的構建是為了在不犧牲掃描電鏡（SEM）性能的前提下獲得的陰極發光性能：光學顯微鏡和掃描電鏡的物鏡被周密的整合在一起，使它們的焦平面相互匹配；光學顯微鏡以亞微米精度加工，與傳統的CL技術相比，具有高數值孔徑（N.A.0.71）的消色差、高數值孔徑（N.A.0.71）檢測，在大視場（高達300 µm）下具有優越的光子收集效率。因此，定量陰極發光，其中與儀器系統相關的組件所引入的誤差可以從本質上被排除掉，這使陰極發光變的可信。
Attolight CL技術的優勢在于:
-
通過對單元過程進行針孔檢測，縮短了開發時間;可以比較工藝變量和沉積方法對針孔形成的影響。
-
在針孔檢測過程中評估缺陷密度和成分梯度。
- 快速自動繪圖:65秒內完成25 μm × 25 μm面積的繪圖。
CL通過檢測來自底層的光來檢測針孔，如下圖所示:
下面的SEM圖像和CL圖顯示了該技術在SnO2化學鍍液沉積的CdS上的針孔的實際應用。發射圖譜如下：
-
CdS(掃描電鏡中的光區):綠色(帶隙)和紅色(中隙缺陷狀態)。
-
針孔(SEM中的黑色區域):藍色(中間隙缺陷狀態)來自孔底部的SnO2。
圓對應于單個CL點。圓直徑=電子相互作用體積(100 nm@5keV)。
