國儀量子電鏡在ALD高k介質薄膜覆蓋率評估中的應用報告
國儀量子電鏡在 ALD 高 k 介質薄膜覆蓋率評估的應用報告
一、背景介紹
在半導體器件制造領域，隨著芯片制程不斷向更小尺寸推進，傳統的二氧化硅（SiO₂）柵介質由于其相對較低的介電常數（k 值），在抑制柵極漏電和提升器件性能方面面臨挑戰。原子層沉積（ALD）技術制備的高 k 介質薄膜，如氧化鉿（HfO₂）、氧化鋁（Al₂O₃）等，因其具有較高的介電常數，能夠有效降低柵極漏電，提高器件的開關速度和集成度，成為現代半導體器件中不可或缺的組成部分。
高 k 介質薄膜的覆蓋率是影響半導體器件性能的關鍵參數。理想情況下，高 k 介質薄膜應均勻且完整地覆蓋在襯底表面，確保在整個器件區域內提供一致的電學性能。若薄膜覆蓋率不足，存在未覆蓋區域或覆蓋不均勻的情況，會導致局部電場分布異常，增加?xùn)艠O漏電，降低器件的可靠性和穩定性。例如，在晶體管中，覆蓋率不佳可能使部分溝道區域無法得到有效絕緣，影響載流子傳輸，進而降低器件的性能。高 k 介質薄膜的覆蓋率受 ALD 工藝參數，如前驅體流量、反應溫度、沉積周期等，以及襯底表面狀態等多種因素綜合影響。因此，精準評估 ALD 高 k 介質薄膜的覆蓋率，對優化 ALD 工藝、提高半導體器件質量、推動半導體技術發展至關重要。
二、電鏡應用能力
（一）微觀結構成像
國儀量子 SEM3200 電鏡具備高分辨率成像能力，能夠清晰呈現 ALD 高 k 介質薄膜在襯底表面的微觀結構。可精確觀察到薄膜的表面形貌，判斷其是否連續、光滑，是否存在孔洞、裂縫等缺陷；呈現薄膜與襯底的界面特征，確定薄膜是否緊密附著在襯底上。通過對微觀結構的細致成像，為評估薄膜覆蓋率提供直觀且準確的圖像基礎。例如，清晰的薄膜與襯底界面成像有助于識別未覆蓋區域。
（二）覆蓋率計算與分析
借助 SEM3200 配套的圖像分析軟件，能夠?qū)?ALD 高 k 介質薄膜的覆蓋率進行精確計算。在采集的圖像上，軟件通過設定合適的閾值，區分薄膜區域和未覆蓋區域，統計薄膜覆蓋的面積與總觀察面積的比例，得出覆蓋率數值。對不同位置的多個區域進行測量統計，分析覆蓋率的均勻性。例如，計算覆蓋率的標準差等統計量，評估薄膜在襯底表面不同位置覆蓋率的一致性。精確的覆蓋率計算與分析為工藝優化提供量化數據支持。
（三）覆蓋率與工藝參數關聯研究
SEM3200 獲取的覆蓋率數據，結合實際 ALD 工藝參數，能夠輔助研究覆蓋率與工藝參數之間的關聯。通過對不同工藝條件下高 k 介質薄膜覆蓋率的對比分析，確定哪些工藝參數的變化對覆蓋率影響顯著。例如，發現前驅體流量的調整會明顯改變薄膜的生長速率和覆蓋率，為優化 ALD 工藝參數提供依據，以實現對高 k 介質薄膜覆蓋率的精準控制。
三、產品推薦

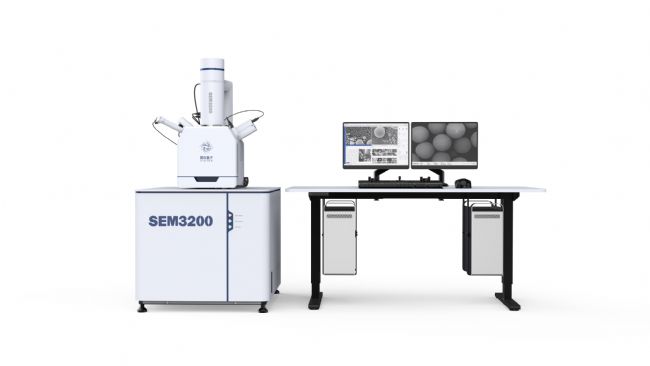

國儀量子 SEM3200 鎢燈絲掃描電鏡是 ALD 高 k 介質薄膜覆蓋率評估的理想設備。它具有良好的分辨率，能清晰捕捉到高 k 介質薄膜微觀結構的細微特征和覆蓋率變化。操作界面人性化，配備自動功能，大大降低了操作難度，即使經驗不足的研究人員也能快速上手，高效完成評估任務。設備性能穩定可靠，長時間連續工作仍能確保檢測結果的準確性與重復性。憑借這些優勢，SEM3200 為半導體制造企業、科研機構提供了有力的技術支撐，助力優化 ALD 工藝、提高半導體器件質量，推動半導體產業的技術進步與發展。
